Grote schroefcompressoren van 75 tot 515 kW


Voor optimale efficiëntie en een groter debiet

Onze oliegeïnjecteerde schroefcompressoren van de serie DSD t/m HSD komen met name tot hun recht in de grootschalige industrie. Als u veel perslucht nodig hebt voor uw productie en u extra nadruk legt op de energie-efficiëntie en betrouwbaarheid, dan zijn de schroefcompressoren tot 500 kW precies de juiste keuze.

De DSD-serie is optioneel leverbaar met een aanbouwdroger. Hierdoor beschermt u uw persluchtleidingen extra tegen corrosie en vermindert u het risico op schade aan het product.
Alle modellen zijn verkrijgbaar met of zonder toerentalgeregelde aandrijving (SFC).

Voor de serie HSD hebben wij twee compressoren geïntegreerd in één en dezelfde installatiebehuizing. Beide units zijn compleet uitgerust met eigen compressorblok, eigen SIGMA CONTROL-sturing en eigen koelsysteem. Dankzij hun hoge debieten zijn ze bijzonder geschikt voor gebruik in de automobielindustrie of in staalfabrieken.

Uw voordelen

  • Onderhoudsvriendelijk ontwerp:
    Elk systeem is zo ontworpen dat alle service- en onderhoudsrelevante onderdelen rechtstreeks vanaf de voorkant toegankelijk zijn. Dit bespaart tijd en bevordert de beschikbaarheid.
  • Geïntegreerde sturing voor nog meer efficiëntie:
    Met de interne sturing SIGMA CONTROL 2 kan het vermogen van een compressor exact aan het persluchtverbruik worden aangepast. Ze optimaliseert en coördineert de interactie tussen de persluchtgeneratie en persluchtverbruik.
  • Grote flexibiliteit op een kleine oppervlakte:
    Met twee compressoren in één en dezelfde behuizing bij de serie HSD bespaart u een pak plaats ten opzichte van het gebruik van één compressorunit met het desbetreffende vermogen. Bovendien kan de installatie optimaal worden aangepast aan verschillende verbruikssituaties. Dat beperkt de nullasttijden tot een minimum en verhoogt de rendabiliteit.


Onze schroefcompressoren tot 515 kW in detail

Bespaar energie middels warmterecuperatie
Maximale warmterecuperatie bij schroefcompressoren.

Een schroefcompressor zet de toegevoerde elektrische energie voor 100% om in warmte. Tot 96 procent van deze energie kan bijvoorbeeld worden gebruikt voor verwarmingsdoeleinden. Daardoor daalt het primaire energieverbruik en dat heeft een aanzienlijke positieve invloed op de totale energiebalans.

Op onze pagina over warmterecuperatie komt u alles te weten over toepassingsgebieden en mogelijke besparingen.

Efficiënte en veilige werking

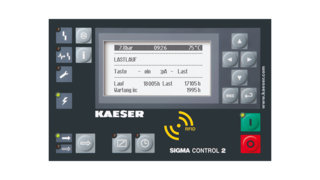

Compressorsturing SIGMA CONTROL 2

De geïntegreerde sturing SIGMA CONTROL 2 zorgt voor het efficiënt en gegarandeerd functioneren van de installatie en zorgt voor een perfect samenspel in het totale systeem. Alle relevante componenten en bedrijfsmodi van de installatie worden bewaakt en geëvalueerd. De exploitant kan de installaties probleemloos ook aan de sturingstechniek (SCADA) koppelen.

Energie-efficiëntie heeft de hoogste prioriteit
Sparen met KAESER lifecyclebeheer

De aankoopprijs en onderhoudskosten van een compressor vertegenwoordigen slechts een klein deel van zijn totale levenscycluskosten. Het hoofdaandeel van de totale uitgaven wordt gevormd door de energiekosten. Als leverancier van persluchtsystemen bieden wij u een individuele planning, speciaal aangepast aan uw behoeften, een energie-efficiënt persluchtstation en een betrouwbare werking. Wij staan aan uw zijde als daadwerkelijke partner voor de volledige levensduur van uw persluchtstation.

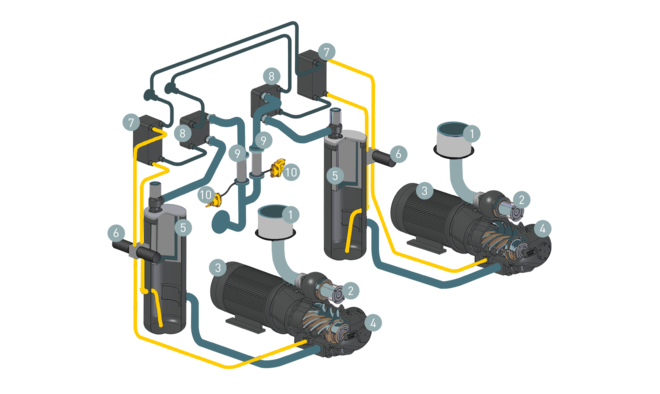

Functieschema HSD
Constructieschema van de HSD persluchtstations
  1. Luchtfilter
  2. Inlaatventiel
  3. Elektromotor
  4. Schroefcompressorblok
  5. Afscheider met afscheiderpatroon
  1. Vloeistoffilter
  2. Vloeistofkoeler
  3. Persluchtnakoeler
  4. Cycloonafscheider
  5. Condensaataftap ECO-DRAIN

De te comprimeren perslucht komt via het aanzuigfilter (1) en het inlaatventiel (2) in het compressorblok (3) met SIGMA PROFIEL . Het compressorblok (3) wordt door een hoogefficiënte elektromotor (4) aangedreven. De koelolie die bij de compressie voor koeling wordt ingespoten, wordt in de vloeistofafscheidertank (5) weer van de lucht gescheiden. De perslucht stroomt door het 2-traps olieafscheiderpatroon (6) en het minimumdrukterugslagventiel (MDRV) (7) in de persluchtnakoeler (8).

Na afkoeling wordt het vrijgekomen condensaat door de geïntegreerde cycloonafscheider (9) en de aangebouwde ECO-DRAIN (10) uit de perslucht verwijderd en uit de installatie afgevoerd. De condensaatvrije perslucht verlaat vervolgens de installatie bij de persluchtaansluiting (11). De warmte die wordt gegenereerd tijdens de compressie wordt afgegeven via de koelolie van de vloeistofkoeler (12) met waterwarmtewisselaar. Vervolgens wordt de koelolie gereinigd door het ecovloeistoffilter (13). Het elektronische thermomanagement (ETM) (14) zorgt voor de laagst mogelijke bedrijfstemperatuur. In de schakelkast zijn de interne compressorsturing SIGMA CONTROL 2 en, afhankelijk van de uitvoering, de sterdriehoekstarter of de frequentieomvormer (SFC) ingebouwd.

Technische gegevens DSD

Basisuitvoering

ModelDSD 145 DSD 175 DSD 205
Werkdruk bar 7,5 7,5 10 7,5 10 13
Debiet totale installatie bij werkdruk m³/min 14 16,92 13,6 21 16,59 13,06
Max. overdruk bar 9 8,5 12 8,5 12 15
Nominaal motorvermogen kW 75 90 110
Afmetingen
B x D x H mm 		2.450 x 1.730 x 2.150 2.450 x 1.730 x 2.150 2.450 x 1.730 x 2.150
PersluchtaansluitingDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Geluidsniveau dB (A) 69 70 72
Gewicht kg 2.950 3.060 3.090 3.360 3.100 3.130

ModelDSD 240
Werkdruk bar 7,5 10 13
Debiet totale installatie bij werkdruk m³/min 25,15 20,4 16,15
Max. overdruk bar 8,5 12 15
Nominaal motorvermogen kW 132
Afmetingen
B x D x H mm 		2.450 x 1.730 x 2.150
PersluchtaansluitingDN65 PN16 DIN
Geluidsniveau dB (A) 74
Gewicht kg 3.420 3.430 3.170

T-uitvoering

ModelDSD 145 T DSD 175 T DSD 205 T
Werkdruk bar 7,5 7,5 10 7,5 10 13
Debiet totale installatie bij werkdruk m³/min 14 16,92 13,6 21 16,59 13,06
Max. overdruk bar 9 8,5 12 8,5 12 15
Nominaal motorvermogen kW 75 90 110
KoeldrogerABT 250 ABT 250 ABT 250
Afmetingen
B x D x H mm 		2.750 x 1.730 x 2.150 2.750 x 1.730 x 2.150 2.750 x 1.730 x 2.150
PersluchtaansluitingDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Geluidsniveau dB (A) 69 70 72
Gewicht kg 3.220 3.330 3.360 3.630 3.370 3.400

ModelDSD 240 T
Werkdruk bar 7,5 10 13
Debiet totale installatie bij werkdruk m³/min 25,15 20,4 16,15
Max. overdruk bar 8,5 12 15
Nominaal motorvermogen kW 132
KoeldrogerABT 250
Afmetingen
B x D x H mm 		2.750 x 1.730 x 2.150
PersluchtaansluitingDN65 PN16 DIN
Geluidsniveau dB (A) 74
Gewicht kg 3.690 3.700 3.440

SFC-uitvoering

ModelDSD 145 SFC DSD 175 SFC DSD 205 SFC
Werkdruk bar 7,5 7,5 10 7,5 10 13
Debiet totale installatie bij werkdruk m³/min 3,67 - 15,73 3,67 - 18,43 3,5 - 15,6 4,45 - 21,22 4,2 - 18,3 4,97 - 15,16
Max. overdruk bar 8,5 10 10 15
Nominaal motorvermogen kW 75 90 110
Afmetingen
B x D x H mm 		2.690 x 1.730 x 2.150 2.690 x 1.730 x 2.150 2.690 x 1.730 x 2.150
PersluchtaansluitingDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Geluidsniveau dB (A) 70 71 73
Gewicht kg 3.190 3.330 3.340 3.370

ModelDSD 240 SFC
Werkdruk bar 7,5 10 13
Debiet totale installatie bij werkdruk m³/min 5,57 - 23,47 5,33 - 20,08 4,96 - 16,57
Max. overdruk bar 8,5 12 15
Nominaal motorvermogen kW 132
Afmetingen
B x D x H mm 		2.690 x 1.730 x 2.150
PersluchtaansluitingDN65 PN16 DIN
Geluidsniveau dB (A) 75
Gewicht kg 3.670 3.410 3.440

T SFC-uitvoering

ModelDSD 145 T SFC DSD 175 T SFC DSD 205 T SFC
Werkdruk bar 7,5 7,5 10 7,5 10 13
Debiet totale installatie bij werkdruk m³/min 3,67 - 15,73 3,67 - 18,43 3,5 - 15,6 4,45 - 21,22 4,2 - 18,3 4,97 - 15,16
Max. overdruk bar 8,5 10 10 15
Nominaal motorvermogen kW 75 90 110
KoeldrogerABT 250 ABT 250 ABT 250
Afmetingen
B x D x H mm 		2.990 x 1.730 x 2.150 2.990 x 1.730 x 2.150 2.990 x 1.730 x 2.150
PersluchtaansluitingDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Geluidsniveau dB (A) 70 71 73
Gewicht kg 3.470 3.610 3.620 3.650

ModelDSD 240 T SFC
Werkdruk bar 7,5 10 13
Debiet totale installatie bij werkdruk m³/min 5,57 - 23,47 5,33 - 20,08 4,96 - 16,57
Max. overdruk bar 8,5 12 15
Nominaal motorvermogen kW 132
KoeldrogerABT 250
Afmetingen
B x D x H mm 		2.990 x 1.730 x 2.150
PersluchtaansluitingDN65 PN16 DIN
Geluidsniveau dB (A) 75
Gewicht kg 3.950 3.690 3.720

Aanbouwkoeldroger

ModelABT 250
Opgenomen vermogen kW 1,8
Drukdauwpunt °C 3
KoelmiddelR-513A
Aardopwarmingsvermogen631
Hoeveelheid koelmiddel kg 1,35
Gewicht koelmiddel als CO2-equivalent t 0,9
Hermetisch koelcircuit-

Technische gegevens DSDX

Basisuitvoering

ModelDSDX 245 DSDX 305
Werkdruk bar 7,5 10 13 7,5 10 13
Debiet totale installatie bij werkdruk m³/min 25,15 20,4 16,15 30,55 24,7 19,78
Max. overdruk bar 8,5 12 15 8,5 12 15
Nominaal motorvermogen kW 132 160
Afmetingen
B x D x H mm 		2.690 x 1.910 x 2.140 2.690 x 1.910 x 2.140
PersluchtaansluitingDN80 PN16 DIN DN80 PN16 DIN
Geluidsniveau dB (A) 74 75
Gewicht kg 3.950 3.962 3.716 4.450 4.018 4.030

SFC-uitvoering

ModelDSDX 245 SFC DSDX 305 SFC
Werkdruk bar 7,5 10 13 7,5 10 13
Debiet totale installatie bij werkdruk m³/min 5,57 - 27,17 5,57 - 23,35 4,95 - 19,27 6,85 - 33,03 5,35 - 28,46 5,18 - 24,01
Max. overdruk bar 8,5 12 15 8,5 12 15
Nominaal motorvermogen kW 132 160
Afmetingen
B x D x H mm 		2.940 x 1.910 x 2.140 2.940 x 1.910 x 2.140
PersluchtaansluitingDN80 PN16 DIN DN80 PN16 DIN
Geluidsniveau dB (A) 75 76
Gewicht kg 4.700 4.454 4.466 4.800 4.812 4.566

Technische gegevens ESD

Basisuitvoering

ModelESD 375 ESD 445
Werkdruk bar 7,5 10 13 7,5 10 13
Debiet totale installatie bij werkdruk m³/min 37,85 30,13 24,34 42,2 37,32 29,67
Max. overdruk bar 8,5 12 15 8,5 12 15
Nominaal motorvermogen kW 200 250
Afmetingen
B x D x H mm 		2.960 x 2.030 x 2.140 2.960 x 2.030 x 2.140
PersluchtaansluitingDN100 PN16 DIN DN100 PN16 DIN
Geluidsniveau dB (A) 75 76
Gewicht kg 5.000 4.880 4.560 5.060 4.940

SFC-uitvoering

ModelESD 375 SFC ESD 445 SFC
Werkdruk bar 7,5 10 13 7,5 10 13
Debiet totale installatie bij werkdruk m³/min 8,6 - 37,6 8,22 - 32,51 6,4 - 27,48 10,6 - 43,2 8,33 - 37,89 7,77 - 31,94
Max. overdruk bar 8,5 12 15 8,5 12 15
Nominaal motorvermogen kW 200 250
Afmetingen
B x D x H mm 		3.200 x 2.030 x 2.140 3.200 x 2.030 x 2.140
PersluchtaansluitingDN100 PN16 DIN DN100 PN16 DIN
Geluidsniveau dB (A) 76 77
Gewicht kg 5.480 5.160 5.170 5.660 5.540 5.220

Technische gegevens FSD

Basisuitvoering

ModelFSD 475 FSD 575
Werkdruk bar 7,5 10 13 7,5 10 13
Debiet totale installatie bij werkdruk m³/min 48,2 37,63 29,52 58,4 47,57 37
Max. overdruk bar 8,5 12 15 8,5 12 15
Nominaal motorvermogen kW 250 315
Afmetingen
B x D x H mm 		3.495 x 2.145 x 2.360 3.495 x 2.145 x 2.360
PersluchtaansluitingDN150 PN16 DIN DN150 PN16 DIN
Geluidsniveau dB (A) 79 79
Gewicht kg 6.580 6.230 6.100 6.750 6.600 6.250

SFC-uitvoering

ModelFSD 475 SFC FSD 575 SFC
Werkdruk bar 7,5 10 7,5 10 13
Debiet totale installatie bij werkdruk m³/min 10,6 - 49,87 9,93 - 44,08 13,33 - 59,83 12,9 - 50,85 11,55 - 45
Max. overdruk bar 8,5 12 8,5 12 15
Nominaal motorvermogen kW 250 315
Afmetingen
B x D x H mm 		3.740 x 2.145 x 2.360 3.740 x 2.145 x 2.360
PersluchtaansluitingDN150 PN16 DIN DN150 PN16 DIN
Geluidsniveau dB (A) 79 80
Gewicht kg 6.930 6.800 7.300 6.950 6.820

Technische gegevens HSD

Basisuitvoering

ModelHSD 662 HSD 722 HSD 782
Werkdruk bar 7,5 10 13 7,5 10 13 7,5 10 13
Debiet totale installatie bij werkdruk m³/min 66,4 54,44 43,72 72,4 59,48 47,87 78,4 65,31 53,07
Max. overdruk bar 8,5 12 15 8,5 12 15 8,5 12 15
Nominaal motorvermogen kW 360 400 450
Afmetingen
B x D x H mm 		3.570 x 2.145 x 2.350 3.570 x 2.145 x 2.350 3.570 x 2.145 x 2.350
PersluchtaansluitingDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Geluidsniveau dB (A) 71 72 72
Gewicht kg 8.100 7.481 7.027 8.500 8.202 7.262 8.600 8.434 7.815

ModelHSD 842
Werkdruk bar 7,5 10 13
Debiet totale installatie bij werkdruk m³/min 84,4 71,15 58,27
Max. overdruk bar 8,5 12 15
Nominaal motorvermogen kW 500
Afmetingen
B x D x H mm 		3.570 x 2.145 x 2.350
PersluchtaansluitingDN150 PN16 DIN
Geluidsniveau dB (A) 73
Gewicht kg 8.700 8.666 8.368

SFC-uitvoering

ModelHSD 662 SFC HSD 782 SFC HSD 842 SFC
Werkdruk bar 7,5 10 7,5 10 13 7,5 10 13
Debiet totale installatie bij werkdruk m³/min 10,4 - 66,32 8,5 - 57,47 11,9 - 77,83 10 - 65,47 8 - 55,78 11,9 - 87,33 10 - 74,41 8 - 63,44
Max. overdruk bar 8,5 12 8,5 12 15 8,5 12 15
Nominaal motorvermogen kW 382 410 515
Afmetingen
B x D x H mm 		4.370 x 2.145 x 2.350 4.370 x 2.145 x 2.350 4.370 x 2.145 x 2.350
PersluchtaansluitingDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Geluidsniveau dB (A) 73 74 75
Gewicht kg 9.100 8.967 9.600 9.113 8.980 10.100 9.934 9.315

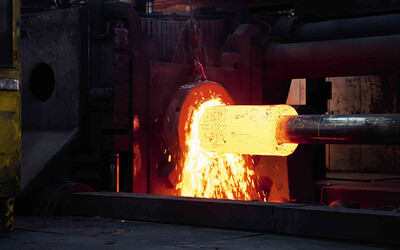

Vallourec
