Middelgrote schroefcompressoren van 18 tot 110 kW


Energie-efficiënte schroefcompressoren – tot in het kleinste detail

Persluchttoevoer met schroefcompressoren staat bij ons centraal in uw productie. Onze series ASD, BSD, CSD en CSD(X) garanderen een betrouwbare persluchttoevoer voor uw processen, en wel met een ongekende efficiëntie.

De installaties zijn perfecte teamspelers en kunnen via SIGMA AIR MANAGER 4.0 eenvoudig worden geïntegreerd in bestaande sturingstechnologie. Om ervoor te zorgen dat u de perslucht krijgt die u echt nodig hebt, bieden we onze schroefcompressoren aan in verschillende versies.

  • Basismodel
  • Met koeldroger voor een extra hoge persluchtkwaliteit: Model T
  • Met toerentalgeregelde aandrijving voor superhoge rendabiliteit via een breed regelbereik: model SFC
  • Met synchrone reluctantiemotor: Door het met name in deellastbereik duidelijk hogere rendement dan dat van vergelijkbare asynchroonsystemen zijn aanzienlijke energiebesparingen mogelijk.
  • Als totaaloplossing met aangebouwde koeldroger en toerentalgeregelde aandrijving: Model T SFC
Onze experts helpen u het juiste model te selecteren.

Uw voordelen

  • Energie besparen:
    Installaties met vast toerental en asynchrone motor behoren tot de energie-efficiëntieklasse IE4. Wij installeren motoren van klasse IE5 in de klasse-gecontroleerde schroefcompressoren en voldoen aan de systeemefficiëntieklasse IES2.
  • Langere levensduur:
    Elektronisch thermomanagement zorgt voor dynamische regeling van de vloeistoftemperatuur van de series ASD, BSD, CSD en CSD(X). Zo bent u er zeker van dat condensaatvorming en daarmee samenhangende vochtschade worden vermeden en profiteert u tegelijkertijd van extra stroombesparingen.
  • Warmterecuperatie:
    Onze schroefcompressoren zetten de hun toegevoerde elektrische aandrijfenergie 100% om in warmte-energie. 96% hiervan is beschikbaar voor warmterecuperatie. Gebruik dit potentieel!

CSD(X) - vermogen vertaalt zich in efficiëntie

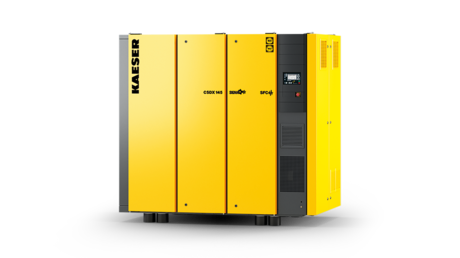

Schroefcompressor CSDX van KAESER KOMPRESSOREN

De nieuwe generatie oliegeïnjecteerde schroefcompressoren van de serie CSD(X) zorgt preciezer en efficiënter voor prestaties in de toepassing. De basis hiervoor is de geïntegreerde aandrijflijn. Hiermee kan het bloktoerental worden afgestemd op het energetische optimum in ieder bedrijfspunt. Het ingebouwde elektronische thermomanagement (ETM) en het nieuw ontworpen inlaatventiel in combinatie met het grotere inlaatfilter zorgen voor een hogere efficiëntie van de schroefcompressor. De frequentiegestuurde ventilator optimaliseert de energiebesparing verder en zorgt voor een kleinere CO2-uitstoot. Deze transporteert slechts zoveel koellucht als vereist is.

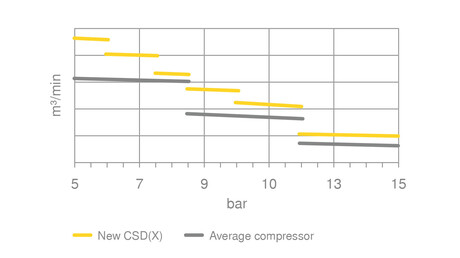

De nieuwe zes drukvarianten van de CSD(X)
Zes drukvarianten verhogen het debiet aanzienlijk, en het belangrijkste is dat er nog preciezere aanpassingen aan uw individuele drukbehoefte mogelijk is.

KAESER vertrouwt voor een nog grotere energie-efficiëntie altijd op de best mogelijke aandrijfefficiëntie. Installaties met vast toerental zijn uitgerust met de best mogelijke energie-efficiëntieklasse IE4 voor asynchrone motoren. De SFC-installaties met frequentieregeling gebruiken motoren van klasse IE5 en voldoen bovendien aan de systeemefficiëntieklasse IES2 en dus de best mogelijke efficiëntie volgens de norm IEC 61800-9.



Onze schroefcompressoren tot 110 kW in detail

Condensatie betrouwbaar voorkomen

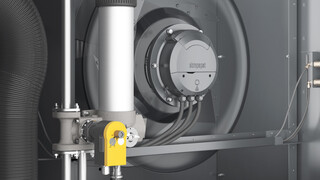

Elektronisch thermomanagement ter voorkoming van condensaatvorming.

Met het elektronische thermomanagement (ETM) kan de compressorsturing SIGMA CONTROL 2 betrouwbaar condensatie voorkomen. Bij de CSD(X) kan de SIGMA CONTROL 2 middels de frequentieregeling van de ventilatoreenheid tevens de koelluchttoevoer aanpassen aan de omgevingsomstandigheden. Op deze manier kan bij lage temperaturen of in deellastbedrijf het ventilatortoerental en zodoende het energieverbruik aanzienlijk worden verlaagd.

Efficiënte en veilige werking
Compressorsturing SIGMA CONTROL 2

De geïntegreerde sturing SIGMA CONTROL 2 zorgt voor het efficiënt en gegarandeerd functioneren van de installatie en zorgt voor een perfect samenspel in het totale systeem. Alle relevante componenten en bedrijfsmodi van de installatie worden bewaakt en geëvalueerd. De exploitant kan de installaties probleemloos ook aan de sturingstechniek (SCADA) koppelen.

Energie-efficiëntie heeft de hoogste prioriteit
Sparen met KAESER lifecyclebeheer

De aankoopprijs en onderhoudskosten van een compressor vertegenwoordigen slechts een klein deel van zijn totale levenscycluskosten. Het hoofdaandeel van de totale uitgaven wordt gevormd door de energiekosten. Als leverancier van persluchtsystemen bieden wij u een individuele planning, speciaal aangepast aan uw behoeften, een energie-efficiënt persluchtstation en een betrouwbare werking. Wij staan aan uw zijde als daadwerkelijke partner voor de volledige levensduur van uw persluchtstation.

Hoge persluchtkwaliteit bij een lage energievraag

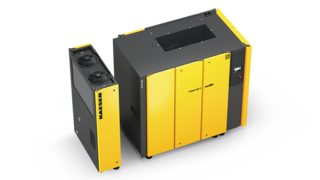

Schroefcompressor CSDX met aangebouwde droger.

Wilt u uw persluchtnetwerk beschermen tegen leidingcorrosie, van apparatuur en schade aan het product? Dan is een aanbouwdroger voor de schroefcompressoren van de series ASD, BSD, CSD en CSD(X) precies de juiste keuze.

Het robuuste en compacte ontwerp van de koeldroger biedt een vermindering van de hoeveelheid koelmiddel en dus van de CO2-equivalent. De energiebesparingsregeling maakt alleen bedrijf mogelijk wanneer er perslucht doorheen stroomt. Zo wordt de optimale persluchtkwaliteit gegarandeerd met de hoogst mogelijke kostenefficiëntie.

Technische gegevens ASD

Basisuitvoering

Model Werkdruk bar Debiet totale installatie bij werkdruk m³/min Max. overdruk bar Nominaal motorvermogen kW Afmetingen
B x D x H mm 		Persluchtaansluiting Geluidsniveau dB (A) Gewicht kg
ASD 35 7,5 3,16 8,5 18,5 1.460 x 900 x 1.530 G 1¼ 65 610
10 2,63 12
ASD 40 7,5 3,92 8,5 22 1.460 x 900 x 1.530 G 1¼ 66 655
10 3,13 12 621
13 2,58 15
ASD 50 7,5 4,58 8,5 25 1.460 x 900 x 1.530 G 1¼ 66 695
10 3,85 12 697
13 3,05 15 663
ASD 60 7,5 5,53 8,5 30 1.460 x 900 x 1.530 G 1¼ 69 750
10 4,49 12 712
13 3,71 15 714

T-uitvoering

Model Werkdruk bar Debiet totale installatie bij werkdruk m³/min Max. overdruk bar Nominaal motorvermogen kW Koeldroger Afmetingen
B x D x H mm 		Persluchtaansluiting Geluidsniveau dB (A) Gewicht kg
ASD 35 T 7,5 3,16 8,5 18,5 ABT 60 1.770 x 900 x 1.530 G 1¼ 65 705
10 2,63 12
ASD 40 T 7,5 3,92 8,5 22 ABT 60 1.770 x 900 x 1.530 G 1¼ 66 750
10 3,13 12 716
13 2,58 15
ASD 50 T 7,5 4,58 8,5 25 ABT 60 1.770 x 900 x 1.530 G 1¼ 66 790
10 3,85 12 792
13 3,05 15 758
ASD 60 T 7,5 5,53 8,5 30 ABT 60 1.770 x 900 x 1.530 G 1¼ 69 845
10 4,49 12 807
13 3,71 15 809

SFC-uitvoering

Model Werkdruk bar Debiet totale installatie bij werkdruk m³/min Max. overdruk bar Nominaal motorvermogen kW Afmetingen
B x D x H mm 		Persluchtaansluiting Geluidsniveau dB (A) Gewicht kg
ASD 35 SFC 7,5 0,88 - 4 8,5 18,5 1.540 x 900 x 1.530 G 1¼ 67 700
ASD 40 SFC 7,5 1,05 - 4,64 8,5 22 1.540 x 900 x 1.530 G 1¼ 68 710
ASD 50 SFC 7,5 1,07 - 5,27 8,5 25 1.540 x 900 x 1.530 G 1¼ 68 755
10 1 - 4,58 13 757
13 0,93 - 3,82
ASD 60 SFC 7,5 1,26 - 6,17 8,5 30 1.540 x 900 x 1.530 G 1¼ 70 795
10 1 - 4,76 15 759
13 0,93 - 4,14

T SFC-uitvoering

Model Werkdruk bar Debiet totale installatie bij werkdruk m³/min Max. overdruk bar Nominaal motorvermogen kW Koeldroger Afmetingen
B x D x H mm 		Persluchtaansluiting Geluidsniveau dB (A) Gewicht kg
ASD 35 T SFC 7,5 0,88 - 4 8,5 18,5 ABT 60 1.850 x 900 x 1.530 G 1¼ 67 795
ASD 40 T SFC 7,5 1,05 - 4,64 8,5 22 ABT 60 1.850 x 900 x 1.530 G 1¼ 68 805
ASD 50 T SFC 7,5 1,07 - 5,27 8,5 25 ABT 60 1.850 x 900 x 1.530 G 1¼ 68 850
10 1 - 4,58 13 852
13 0,93 - 3,82
ASD 60 T SFC 7,5 1,26 - 6,17 8,5 30 ABT 60 1.850 x 900 x 1.530 G 1¼ 70 890
10 1 - 4,76 15 854
13 0,93 - 4,14

Aanbouwkoeldroger

Model Opgenomen vermogen kW Drukdauwpunt °C Koelmiddel Aardopwarmingsvermogen Hoeveelheid koelmiddel kg Gewicht koelmiddel als CO2-equivalent t Hermetisch koelcircuit
ABT 60 0,8 3 R-513A 631 0,75 0,5 -

Technische gegevens BSD

Basisuitvoering

Model Werkdruk bar Debiet totale installatie bij werkdruk m³/min Max. overdruk bar Nominaal motorvermogen kW Afmetingen
B x D x H mm 		Persluchtaansluiting Geluidsniveau dB (A) Gewicht kg
BSD 65 7,5 5,65 8,5 30 1.590 x 1.030 x 1.700 G 1½ 69 970
10 4,52 12 940
13 3,76 15
BSD 75 7,5 7 8,5 37 1.590 x 1.030 x 1.700 G 1½ 70 985
10 5,6 12
13 4,43 15 955
BSD 83 7,5 8,16 8,5 45 1.590 x 1.030 x 1.700 G 1½ 71 1.060
10 6,85 12 1.015
13 5,47 15

T-uitvoering

Model Werkdruk bar Debiet totale installatie bij werkdruk m³/min Max. overdruk bar Nominaal motorvermogen kW Koeldroger Afmetingen
B x D x H mm 		Persluchtaansluiting Geluidsniveau dB (A) Gewicht kg
BSD 65 T 7,5 5,65 8,5 30 ABT 83 1.990 x 1.030 x 1.700 G 1½ 69 1.100
10 4,52 12 1.070
13 3,76 15
BSD 75 T 7,5 7 8,5 37 ABT 83 1.990 x 1.030 x 1.700 G 1½ 70 1.115
10 5,6 12
13 4,43 15 1.085
BSD 83 T 7,5 8,16 8,5 45 ABT 83 1.990 x 1.030 x 1.700 G 1½ 71 1.190
10 6,85 12 1.145
13 5,47 15

SFC-uitvoering

Model Werkdruk bar Debiet totale installatie bij werkdruk m³/min Max. overdruk bar Nominaal motorvermogen kW Afmetingen
B x D x H mm 		Persluchtaansluiting Geluidsniveau dB (A) Gewicht kg
BSD 75 SFC 7,5 1,54 - 7,44 10 37 1.665 x 1.030 x 1.700 G 1½ 72 1.020
10 1,51 - 6,51
13 1,16 - 5,54 15 990

T SFC-uitvoering

Model Werkdruk bar Debiet totale installatie bij werkdruk m³/min Max. overdruk bar Nominaal motorvermogen kW Koeldroger Afmetingen
B x D x H mm 		Persluchtaansluiting Geluidsniveau dB (A) Gewicht kg
BSD 75 T SFC 7,5 1,54 - 7,44 10 37 ABT 83 2.065 x 1.030 x 1.700 G 1½ 72 1.150
10 1,51 - 6,51
13 1,16 - 5,54 15 1.120

Aanbouwkoeldroger

Model Opgenomen vermogen kW Drukdauwpunt °C Koelmiddel Aardopwarmingsvermogen Hoeveelheid koelmiddel kg Gewicht koelmiddel als CO2-equivalent t Hermetisch koelcircuit
ABT 83 0,9 3 R-513A 631 1,2 0,8 -

Technische gegevens CSD

Basisuitvoering

Model Werkdruk bar Debiet totale installatie bij werkdruk m³/min Max. overdruk bar Nominaal motorvermogen kW Afmetingen
B x D x H mm 		Persluchtaansluiting Geluidsniveau dB (A) Gewicht kg
CSD 90 6 9,61 6 45 1.790 x 1.100 x 1.900 G 2 68 1.340
7,5 8,85 7,5 67
8,5 8,45 8,5
10 7,6 10
12 6,63 12
CSD 110 6 11,4 6 55 1.790 x 1.100 x 1.900 G 2 71 1.410
7,5 10,63 7,5 70
8,5 10,17 8,5 69
10 9,3 10
12 8,2 12
15 7,05 15
CSD 130 6 14,7 6 75 1.790 x 1.100 x 1.900 G 2 73 1.600
7,5 12,9 7,5 72
8,5 12 8,5 1.500
10 11,1 10 71
12 9,95 12 69
15 8,26 15

T-uitvoering

Model Werkdruk bar Debiet totale installatie bij werkdruk m³/min Max. overdruk bar Nominaal motorvermogen kW Koeldroger Afmetingen
B x D x H mm 		Persluchtaansluiting Geluidsniveau dB (A) Gewicht kg
CSD 90 T 6 9,61 6 45 ABT 105 2.210 x 1.100 x 1.900 G 2 68 1.540
7,5 8,85 7,5 67
8,5 8,45 8,5
10 7,6 10
12 6,63 12
CSD 110 T 6 11,4 6 55 ABT 105 2.210 x 1.100 x 1.900 G 2 71 1.610
7,5 10,63 7,5 70
8,5 10,17 8,5 69
10 9,3 10
12 8,2 12
15 7,05 15
CSD 130 T 6 14,7 6 75 ABT 125 2.210 x 1.100 x 1.900 G 2 73 1.800
7,5 12,9 7,5 72
8,5 12 8,5 1.700
10 11,1 10 71
12 9,95 12 69
15 8,26 15

SFC-uitvoering

Model Werkdruk bar Debiet totale installatie bij werkdruk m³/min Max. overdruk bar Nominaal motorvermogen kW Afmetingen
B x D x H mm 		Persluchtaansluiting Geluidsniveau dB (A) Gewicht kg
CSD 90 SFC 8,5 1,93 - 8,18 8,5 45 1.840 x 1.100 x 1.900 G 2 71 1.370
12 1,73 - 6,62 12 68
CSD 110 SFC 8,5 2,27 - 9,9 8,5 55 1.840 x 1.100 x 1.900 G 2 70 1.390
12 1,86 - 8,25 12 69
15 1,53 - 7 15
CSD 130 SFC 8,5 2,86 - 12,15 8,5 75 1.840 x 1.100 x 1.900 G 2 73 1.420
12 2,26 - 10,47 12 72
15 1,83 - 9,04 15 70

T SFC-uitvoering

Model Werkdruk bar Debiet totale installatie bij werkdruk m³/min Max. overdruk bar Nominaal motorvermogen kW Koeldroger Afmetingen
B x D x H mm 		Persluchtaansluiting Geluidsniveau dB (A) Gewicht kg
CSD 90 T SFC 8,5 1,93 - 8,18 8,5 45 ABT 105 2.260 x 1.100 x 1.900 G 2 71 1.570
12 1,73 - 6,62 12 68
CSD 110 T SFC 8,5 2,27 - 9,9 8,5 55 ABT 105 2.260 x 1.100 x 1.900 G 2 70 1.590
12 1,86 - 8,25 12 69
15 1,53 - 7 15
CSD 130 T SFC 8,5 2,86 - 12,15 8,5 75 ABT 125 2.260 x 1.100 x 1.900 G 2 73 1.620
12 2,26 - 10,47 12 72
15 1,83 - 9,04 15 70

Aanbouwkoeldroger

Model Opgenomen vermogen kW Drukdauwpunt °C Koelmiddel Aardopwarmingsvermogen Hoeveelheid koelmiddel kg Gewicht koelmiddel als CO2-equivalent t Hermetisch koelcircuit
ABT 105 0,92 3 R-513A 631 1,45 0,9 -
ABT 125 1,3 3 R-513A 631 1,65 1 -

Technische gegevens CSDX

Basisuitvoering

Model Werkdruk bar Debiet totale installatie bij werkdruk m³/min Max. overdruk bar Nominaal motorvermogen kW Afmetingen
B x D x H mm 		Persluchtaansluiting Geluidsniveau dB (A) Gewicht kg
CSDX 145 6 15,85 6 75 2.100 x 1.280 x 1.950 G 2½ 72 1.890
7,5 15,4 7,5
8,5 14,2 8,5
10 12,8 10 71
12 11,63 12 1.790
CSDX 175 6 19,5 6 90 2.100 x 1.280 x 1.950 G 2½ 76 2.030
7,5 18,1 7,5 75
8,5 16,7 8,5 72
10 15,5 10 74
12 13,85 12
15 12,1 15 1.930

T-uitvoering

Model Werkdruk bar Debiet totale installatie bij werkdruk m³/min Max. overdruk bar Nominaal motorvermogen kW Koeldroger Afmetingen
B x D x H mm 		Persluchtaansluiting Geluidsniveau dB (A) Gewicht kg
CSDX 145 T 6 15,85 6 75 ABT 200 2.520 x 1.280 x 1.950 G 2½ 72 2.170
7,5 15,4 7,5
8,5 14,2 8,5
10 12,8 10 71
12 11,63 12 2.070
CSDX 175 T 6 19,5 6 90 ABT 200 2.520 x 1.280 x 1.950 G 2½ 76 2.310
7,5 18,1 7,5 75
8,5 16,7 8,5 72
10 15,5 10 74
12 13,85 12
15 12,1 15 2.210

SFC-uitvoering

Model Werkdruk bar Debiet totale installatie bij werkdruk m³/min Max. overdruk bar Nominaal motorvermogen kW Afmetingen
B x D x H mm 		Persluchtaansluiting Geluidsniveau dB (A) Gewicht kg
CSDX 145 SFC 8,5 3,5 - 13,73 8,5 75 2.100 x 1.280 x 1.950 G 2½ 72 1.800
CSDX 175 SFC 8,5 3,75 - 16,22 8,5 90 2.100 x 1.280 x 1.950 G 2½ 73 1.870
12 3,37 - 13,63 12 72
CSDX 200 SFC 8,5 3,24 - 19,8 10 110 2.150 x 1.280 x 1.950 G 2½ 75 2.100
10 3,57 - 18,6
12 3,92 - 17 15
15 4,38 - 15

T SFC-uitvoering

Model Werkdruk bar Debiet totale installatie bij werkdruk m³/min Max. overdruk bar Nominaal motorvermogen kW Koeldroger Afmetingen
B x D x H mm 		Persluchtaansluiting Geluidsniveau dB (A) Gewicht kg
CSDX 145 T SFC 8,5 3,5 - 13,73 8,5 75 ABT 200 2.520 x 1.280 x 1.950 G 2½ 72 2.080
CSDX 175 T SFC 8,5 3,75 - 16,22 8,5 90 ABT 200 2.520 x 1.280 x 1.950 G 2½ 73 2.150
12 3,37 - 13,63 12 72
CSDX 200 T SFC 8,5 3,24 - 19,8 10 110 ABT 200 2.570 x 1.280 x 1.950 G 2½ 75 2.380
10 3,57 - 18,6
12 3,92 - 17 15
15 4,38 - 15

Aanbouwkoeldroger

Model Opgenomen vermogen kW Drukdauwpunt °C Koelmiddel Aardopwarmingsvermogen Hoeveelheid koelmiddel kg Gewicht koelmiddel als CO2-equivalent t Hermetisch koelcircuit
ABT 165 1,38 3 R-513A 631 1,5 0,9 -
ABT 200 1,6 3 R-513A 631 1,1 0,69 -

Vallourec
Ronduit geslaagde resultaten

Bedrijfszekere perslucht

Kaeser schroefcompressoren zorgen bij Vallourec voor betrouwbare en energie-efficiënte productie van kolossale stalen buizen van meerdere tonnen.

Referentieproject Vallourec
