Olievrije schroefcompressoren met luchtkoeling


Betrouwbare sterkhouders – zelfs in extreme omstandigheden

Bij het ontbreken van een koelwaterinfrastructuur zorgen de luchtgekoelde olievrije comprimerende schroefcompressoren voor een bedrijfszekere persluchtvoorziening. En dat zelfs bij omgevingstemperaturen van tot wel 45 °C.
Ook het vermogen is uitstekend: Dankzij innovatie en competentie op het vlak van machine- en installatiebouw kunnen wij olievrije luchtgekoelde comprimerende schroefcompressoren tot 355 kW aanbieden.

  • Debiet van 3,2 tot 50,8 m³/min
  • Robuuste aluminium koelercombinatie met roestvrijstalen buizen
  • Ook als model voor pieklasten met toerentalregeling via frequentieomvormer (modelvarianten van het type SFC)
  • ook met geïntegreerde rotatiedroger van het type i.HOC

Uw voordelen

  • Warmtebenutting gemakkelijk gemaakt:
    Dankzij radiaalventilatoren met hoge restpersing kan de verwarmde koellucht meestal zonder extra hulpventilator worden benut voor verwarming van ruimten.
  • Energie-efficiënt tot in de kleinste details:
    In stand-by bedrijf voert de temperatuurgestuurde Kaeser stilstandventilator de afvalwarmte op bedrijfszekere wijze af. Zo kan de hoofdventilator worden uitgeschakeld!
  • Geniaal onderhoudsgemak:
    Voor reinigingsdoeleinden kunnen de eerste en tweede trap van de aluminium monoblokwarmtewisselaar gemakkelijk naar buiten worden gezwenkt.
Rendabel dankzij lagere levenscycluskosten
Lifecyclekosten

Optimaal advies, technische voorsprong qua onderzoek en productie en een wereldwijde serviceorganisatie die u behoedt voor uitval.



De luchtgekoelde olievrije schroefcompressoren in detail

Uitrusting

Volledige installatie

  • Bedrijfsklaar
  • Volautomatisch
  • Geluidgedempt
  • Geïsoleerd tegen trillingen
  • Servicevriendelijke constructie
  • Te gebruiken bij omgevingstemperaturen tot +45 °C

Compressorblok

  • Tweetraps olievrije schroefcompressor met precisieaandrijving conform AGMA Q13/DIN- 5
  • Tweede trap met roestvrijstalen rotoren en mantelkoeling
  • Rotoren met permanente coating
  • Geïntegreerde olietank met olietankontluchting
  • Vezelvrije pulsatiedemper na beide trappen

Aandrijfmotor

Logo van IE4 Super-Premium-Efficency-aandrijfmotor
  • Internationale kwaliteitsfabrikant SIEMENS
  • Premium en Super Premium Efficiency Motor
  • Continue bewaking van de motorwikkelingstemperatuur
  • Beschermingsklasse: IP 55

Koeling

  • Ruim bemeten persluchtkoelercombinaties bestaande uit een voorkoeler met roestvrijstalen buizen en een aluminium koeler
  • Bedrijfszekere werking van de compressor tot 45 °C
  • Aluminium koeler voor transmissieolie

Elektrische componenten

  • Schakelkast van beschermingsklasse IP 54
  • Schakelkastventilatie
  • Automatische ster-driehoekbeveiligingscombinatie
  • Stuurtransformator

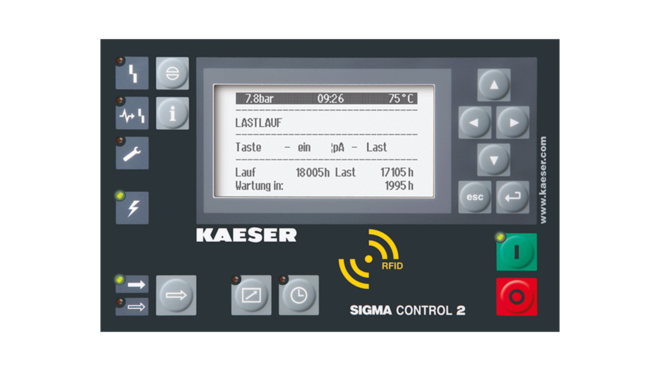

SIGMA CONTROL 2

Compressor controller SIGMA CONTROL 2
  • display met tekstweergave
  • keuze uit 30 talen
  • Soft-touch-toetsen met pictogrammen
  • LED in verkeerslichtkleuren voor het aangeven van de bedrijfstoestand
  • Volautomatische bewaking en regeling
  • Dual-, Quadro-, Vario- en continusturing standaard selecteerbaar
  • Interfaces: Ethernet
  • Optionele communicatiemodule voor Profibus DP; Modbus, Profinet en DeviceNet
  • Insteekplaats voor SD-opslagkaart voor dataregistratie en voor uitvoering van updates
  • RFID-leesapparaat
  • webserver
Vindingrijke oplossingen in detail

Hydraulisch inlaatventiel

Hydraulisch inlaatventiel

Het hydraulisch bediende inlaatventiel van de olievrije Kaeser schroefcompressoren is niet gevoelig voor vuil en condensaat. Het ventiel is bedrijfszekerder en onderhoudsvriendelijker dan pneumatische ventielen.

Vezelvrije pulsatiedemper

Vezelvrije pulsatiedemper

De nieuwe ontwikkelde pulsatiedemper dempt ongewenste trillingen efficiënt, over een groot bereik en met een zo laag mogelijk drukverlies. De vezelvrije constructie voorkomt besmetting van de perslucht.

Betrouwbare ontluchting van de olietank

Betrouwbare olietankontluchting

De microfilter op de ontluchting van de olietank voorkomt het aanzuigen van oliehoudende lucht – een belangrijk detail voor het duurzaam vasthouden van de persluchtkwaliteit.

Uiterst efficiënte condensaatafscheider

Zeer efficiënte condensaatafscheider

De nieuw ontwikkelde condensaatafscheider scheidt dankzij zijn stromingstechnisch geoptimaliseerd ontwerp het ontstane condensaat na de luchtkoelers betrouwbaar af. Daarbij is het drukverlies minimaal.

Opties

Vast te schroeven machinevoeten

  • Vast te schroeven machinevoeten voor bodemverankering

Geluiddemper voor luchttoevoeropening

  • Geluiddempende coulisse vóór de warmtewisselaars

Koelluchtfiltermatten

  • Koelluchtfiltermatten in de aanzuigzone van de compressor
  • Beperkt de vervuiling van oppervlakken van de warmtewisselaar en de aanzuigluchtfilter

Heteluchtaansluiting

  • Direct gebruik van de hete perslucht, bijv. voor warmregenererende adsorptiedrogers of als hete proceslucht.
  • Bij enkele modellen kan de gewenste heteluchttemperatuur met grenswaarden worden geregeld.
Technische gegevens CSG-2 A

Basisuitvoering

ModelCSG 55-2 A CSG 70-2 A CSG 90-2 A
Werkdruk bar 8 4 6 8 4 6 8 10
Debiet totale installatie bij werkdruk m³/min 5,4 8,92 7,77 6,65 10,52 9,62 8,8 7,67
Max. overdruk bar 8 4 6 8 4 6 8 10
Nominaal motorvermogen kW 37 45 55
Afmetingen
B x D x H mm 		2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145
PersluchtaansluitingDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Geluidsniveau dB (A) 71 71 72
Gewicht kg 2.270 2.310 2.375

ModelCSG 120-2 A CSG 130-2 A
Werkdruk bar 6 8 10 8 10
Debiet totale installatie bij werkdruk m³/min 12,92 12 10,43 12,88 12,85
Max. overdruk bar 6 8 10 8 10
Nominaal motorvermogen kW 75 90
Afmetingen
B x D x H mm 		2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145
PersluchtaansluitingDN65 PN16 DIN DN65 PN16 DIN
Geluidsniveau dB (A) 73 74
Gewicht kg 2.515 2.640

T-uitvoering

ModelCSG 55-2 T A CSG 70-2 T A CSG 90-2 T A
Werkdruk bar 8 4 6 8 4 6 8 10
Debiet totale installatie bij werkdruk m³/min 5,4 8,92 7,77 6,65 10,52 9,62 8,8 7,67
Max. overdruk bar 8 4 6 8 4 6 8 10
Nominaal motorvermogen kW 37 45 55
Drukdauwpunt °C 3 3 3
KoeldrogerABT 130 ABT 130 ABT 130
Afmetingen
B x D x H mm 		2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145
PersluchtaansluitingDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Geluidsniveau dB (A) 71 71 72
Gewicht kg 2.520 2.560 2.625

ModelCSG 120-2 T A CSG 130-2 T A
Werkdruk bar 8 10 8 10
Debiet totale installatie bij werkdruk m³/min 12 10,43 12,88 12,85
Max. overdruk bar 8 10 8 10
Nominaal motorvermogen kW 75 90
Drukdauwpunt °C 3 3
KoeldrogerABT 130 ABT 130
Afmetingen
B x D x H mm 		2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145
PersluchtaansluitingDN65 PN16 DIN DN65 PN16 DIN
Geluidsniveau dB (A) 73 74
Gewicht kg 2.765 2.890

SFC-uitvoering

ModelCSG 70-2 SFC A CSG 90-2 SFC A CSG 120-2 SFC A
Werkdruk bar 4 6 8 4 6 8 4 6 8 10
Debiet totale installatie bij werkdruk m³/min 2,77 - 8,8 3,12 - 7,71 3,47 - 6,62 3,32 - 10,73 3,23 - 9,58 3,47 - 8,32 3,94 - 13,5 4,51 - 12,41 5,08 - 11,3 4,81 - 10,1
Max. overdruk bar 9 6 9 8 10
Nominaal motorvermogen kW 55 55 75
Afmetingen
B x D x H mm 		2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145
PersluchtaansluitingDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Geluidsniveau dB (A) 71 72 73
Gewicht kg 2.360 2.360 2.400

ModelCSG 130-2 SFC A
Werkdruk bar 4 6 8 10
Debiet totale installatie bij werkdruk m³/min 4,23 - 13,52 4,64 - 13,41 5,05 - 13,3 5,47 - 12,7
Max. overdruk bar 10
Nominaal motorvermogen kW 90
Afmetingen
B x D x H mm 		2.490 x 1.660 x 2.145
PersluchtaansluitingDN65 PN16 DIN
Geluidsniveau dB (A) 74
Gewicht kg 2.480

T SFC-uitvoering

ModelCSG 70-2 T SFC A CSG 90-2 T SFC A CSG 120-2 T SFC A
Werkdruk bar 4 6 8 4 6 8 8 10
Debiet totale installatie bij werkdruk m³/min 2,77 - 8,8 3,12 - 7,71 3,47 - 6,62 3,32 - 10,73 3,23 - 9,58 3,47 - 8,32 5,08 - 11,3 4,81 - 10,1
Max. overdruk bar 9 6 9 8 10
Nominaal motorvermogen kW 55 55 75
Drukdauwpunt °C 3 3 3
KoeldrogerABT 130 ABT 130 ABT 130
Afmetingen
B x D x H mm 		2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145
PersluchtaansluitingDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Geluidsniveau dB (A) 71 72 73
Gewicht kg 2.610 2.610 2.650

ModelCSG 130-2 T SFC A
Werkdruk bar 8 10
Debiet totale installatie bij werkdruk m³/min 5,05 - 13,3 5,47 - 12,7
Max. overdruk bar 10
Nominaal motorvermogen kW 90
Drukdauwpunt °C 3
KoeldrogerABT 130
Afmetingen
B x D x H mm 		2.840 x 1.660 x 2.145
PersluchtaansluitingDN65 PN16 DIN
Geluidsniveau dB (A) 74
Gewicht kg 2.730

RD-uitvoering

ModelCSG 55-2 i.HOC A CSG 70-2 i.HOC A CSG 90-2 i.HOC A
Werkdruk bar 8 6 8 6 8 10
Debiet totale installatie bij werkdruk m³/min 5,4 7,77 6,65 9,62 8,8 7,67
Max. overdruk bar 8 6 8 6 8 10
Nominaal motorvermogen kW 37 45 55
Drukdauwpunt °C -36 -28 -35 -25 -33 -36
Afmetingen
B x D x H mm 		3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145
PersluchtaansluitingDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Geluidsniveau dB (A) 71 71 72
Gewicht kg 2.985 3.025 3.090

ModelCSG 120-2 i.HOC A CSG 130-2 i.HOC A
Werkdruk bar 6 8 10 6 8 10
Debiet totale installatie bij werkdruk m³/min 12,92 12 10,43 12,92 12,88 12,85
Max. overdruk bar 6 8 10 8 10
Nominaal motorvermogen kW 75 90
Drukdauwpunt °C -20 -29 -34 -20 -28 -32
Afmetingen
B x D x H mm 		3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145
PersluchtaansluitingDN65 PN16 DIN DN65 PN16 DIN
Geluidsniveau dB (A) 73 74
Gewicht kg 3.230 3.355

RD-SFC-uitvoering

ModelCSG 70-2 i.HOC SFC A CSG 90-2 i.HOC SFC A CSG 120-2 i.HOC SFC A
Werkdruk bar 6 8 6 8 6 8 10
Debiet totale installatie bij werkdruk m³/min 3,12 - 7,71 3,47 - 6,62 3,23 - 9,58 3,47 - 8,32 4,51 - 12,41 5,08 - 11,3 4,81 - 10,1
Max. overdruk bar 9 6 9 8 10
Nominaal motorvermogen kW 55 55 75
Drukdauwpunt °C -31 -35 -25 -33 -21 -30 -34
Afmetingen
B x D x H mm 		3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145
PersluchtaansluitingDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Geluidsniveau dB (A) 71 72 73
Gewicht kg 3.080 3.080 3.120

ModelCSG 130-2 i.HOC SFC A
Werkdruk bar 6 8 10
Debiet totale installatie bij werkdruk m³/min 4,64 - 13,41 5,05 - 13,3 5,47 - 12,7
Max. overdruk bar 10
Nominaal motorvermogen kW 90
Drukdauwpunt °C -23 -28 -32
Afmetingen
B x D x H mm 		3.140 x 1.660 x 2.145
PersluchtaansluitingDN65 PN16 DIN
Geluidsniveau dB (A) 74
Gewicht kg 3.200

Aanbouwkoeldroger

ModelABT 130
Opgenomen vermogen kW 1,38
Drukdauwpunt °C 3
KoelmiddelR-513A
Aardopwarmingsvermogen631
Hoeveelheid koelmiddel kg 1,5
Gewicht koelmiddel als CO2-equivalent t 0,9
Hermetisch koelcircuit-

Technische gegevens DSG-2 A

Basisuitvoering

ModelDSG 140-2 A DSG 180-2 A DSG 220-2 A
Werkdruk bar 8 10 4 6 8 10 4 6 8 10
Debiet totale installatie bij werkdruk m³/min 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
Max. overdruk bar 8 10 4 6 8 10 4 6 8 10
Nominaal motorvermogen kW 90 110 132
Afmetingen
B x D x H mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
PersluchtaansluitingDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Geluidsniveau dB (A) 77 78 78
Gewicht kg 3.400 3.550 3.650

ModelDSG 260-2 A DSG 290-2 A
Werkdruk bar 4 6 8 10 6 8 10
Debiet totale installatie bij werkdruk m³/min 28,61 26,1 26 22,9 28,55 28,5 26
Max. overdruk bar 4 8 10 8 10
Nominaal motorvermogen kW 160 200
Afmetingen
B x D x H mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
PersluchtaansluitingDN80 PN16 DIN DN80 PN16 DIN
Geluidsniveau dB (A) 79 81
Gewicht kg 3.800 4.000

SFC-uitvoering

ModelDSG 180-2 SFC A DSG 220-2 SFC A DSG 260-2 SFC A
Werkdruk bar 4 6 8 10 4 6 8 10 4 6 8 10
Debiet totale installatie bij werkdruk m³/min 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Max. overdruk bar 6 10 8,5 10 7 10
Nominaal motorvermogen kW 110 132 160
Afmetingen
B x D x H mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
PersluchtaansluitingDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Geluidsniveau dB (A) 79 79 80
Gewicht kg 4.150 4.250 4.400

ModelDSG 290-2 SFC A
Werkdruk bar 4 6 8 10
Debiet totale installatie bij werkdruk m³/min 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
Max. overdruk bar 8,5 10
Nominaal motorvermogen kW 200
Afmetingen
B x D x H mm 		3.435 x 1.750 x 2.385
PersluchtaansluitingDN80 PN16 DIN
Geluidsniveau dB (A) 82
Gewicht kg 4.600

RD-uitvoering

ModelDSG 140-2 i.HOC A DSG 180-2 i.HOC A DSG 220-2 i.HOC A
Werkdruk bar 8 10 6 8 10 6 8 10
Debiet totale installatie bij werkdruk m³/min 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
Max. overdruk bar 8 10 6 8 10 6 8 10
Nominaal motorvermogen kW 90 110 132
Drukdauwpunt °C -34 -36 -26 -33 -36 -26 -33 -35
Afmetingen
B x D x H mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
PersluchtaansluitingDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Geluidsniveau dB (A) 77 78 78
Gewicht kg 4.500 4.650 4.750

ModelDSG 260-2 i.HOC A DSG 290-2 i.HOC A
Werkdruk bar 6 8 10 6 8 10
Debiet totale installatie bij werkdruk m³/min 26,1 26 22,9 28,55 28,5 26
Max. overdruk bar 8 10 8 10
Nominaal motorvermogen kW 160 200
Drukdauwpunt °C -25 -32 -34 -24 -31 -33
Afmetingen
B x D x H mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
PersluchtaansluitingDN80 PN16 DIN DN80 PN16 DIN
Geluidsniveau dB (A) 79 81
Gewicht kg 4.900 5.100

RD-SFC-uitvoering

ModelDSG 180-2 i.HOC SFC A DSG 220-2 i.HOC SFC A DSG 260-2 i.HOC SFC A
Werkdruk bar 6 8 10 6 8 10 6 8 10
Debiet totale installatie bij werkdruk m³/min 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Max. overdruk bar 6 10 8,5 10 7 10
Nominaal motorvermogen kW 110 132 160
Drukdauwpunt °C -26 -33 -36 -26 -32 -35 -25 -31 -34
Afmetingen
B x D x H mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
PersluchtaansluitingDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Geluidsniveau dB (A) 79 79 80
Gewicht kg 5.250 5.350 5.500

ModelDSG 290-2 i.HOC SFC A
Werkdruk bar 6 8 10
Debiet totale installatie bij werkdruk m³/min 10,27 - 30,05 11,47 - 30 12,33 - 28
Max. overdruk bar 8,5 10
Nominaal motorvermogen kW 200
Drukdauwpunt °C -24 -30 -33
Afmetingen
B x D x H mm 		4.270 x 1.750 x 2.385
PersluchtaansluitingDN80 PN16 DIN
Geluidsniveau dB (A) 82
Gewicht kg 5.700

Technische gegevens FSG-2 A

Basisuitvoering

ModelFSG 300-2 A FSG 350-2 A FSG 420-2 A
Werkdruk bar 4 6 8 4 6 8 10 4 6 8 10
Debiet totale installatie bij werkdruk m³/min 35,12 29,4 29,3 42,15 37,3 34,9 29,2 50,14 45,7 42 37,1
Max. overdruk bar 4 8 4 6 8 10 4 6 8 10
Nominaal motorvermogen kW 160 200 250
Afmetingen
B x D x H mm 		3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730
PersluchtaansluitingDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Geluidsniveau dB (A) 78 78 80
Gewicht kg 5.550 5.750 5.950

ModelFSG 450-2 A FSG 500-2 A
Werkdruk bar 6 8 10 8 10
Debiet totale installatie bij werkdruk m³/min 50,1 45,6 41,9 50 45,6
Max. overdruk bar 6 8 10 8 10
Nominaal motorvermogen kW 315 315
Afmetingen
B x D x H mm 		3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730
PersluchtaansluitingDN150 PN16 DIN DN150 PN16 DIN
Geluidsniveau dB (A) 81 82
Gewicht kg 6.250 6.250

SFC-uitvoering

ModelFSG 420-2 SFC A FSG 500-2 SFC A FSG 520-2 SFC A
Werkdruk bar 4 6 8 10 4 6 8 10 4 6 8 10
Debiet totale installatie bij werkdruk m³/min 12,95 - 45,84 14,79 - 42,18 16,63 - 38,52 18,48 - 34,85 15,48 - 50,77 16,94 - 48,66 18,41 - 44,93 19,88 - 41,21 15,48 - 50,77 16,94 - 50,7 18,4 - 50,63 19,88 - 48,59
Max. overdruk bar 10 10 10
Nominaal motorvermogen kW 250 315 355
Afmetingen
B x D x H mm 		3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730
PersluchtaansluitingDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Geluidsniveau dB (A) 81 83 84
Gewicht kg 6.550 7.000 7.600

RD-uitvoering

ModelFSG 300-2 i.HOC A FSG 350-2 i.HOC A FSG 420-2 i.HOC A
Werkdruk bar 6 8 6 8 10 6 8 10
Debiet totale installatie bij werkdruk m³/min 29,4 29,3 37,3 34,9 29,2 45,7 42 37,1
Max. overdruk bar 8 6 8 10 6 8 10
Nominaal motorvermogen kW 160 200 250
Drukdauwpunt °C -22 -31 -20 -29 -34 -19 -28 -32
Afmetingen
B x D x H mm 		4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730
PersluchtaansluitingDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Geluidsniveau dB (A) 78 78 80
Gewicht kg 6.750 6.950 7.150

ModelFSG 450-2 i.HOC A FSG 500-2 i.HOC A
Werkdruk bar 8 10 8 10
Debiet totale installatie bij werkdruk m³/min 45,6 41,9 50 45,6
Max. overdruk bar 8 10 8 10
Nominaal motorvermogen kW 315 315
Drukdauwpunt °C -27 -31 -26 -30
Afmetingen
B x D x H mm 		4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730
PersluchtaansluitingDN150 PN16 DIN DN150 PN16 DIN
Geluidsniveau dB (A) 81 82
Gewicht kg 7.450 7.450

RD-SFC-uitvoering

ModelFSG 420-2 i.HOC SFC A FSG 500-2 i.HOC SFC A FSG 520-2 i.HOC SFC A
Werkdruk bar 6 8 10 6 8 10 6 8 10
Debiet totale installatie bij werkdruk m³/min 14,79 - 42,18 16,63 - 38,52 18,48 - 34,85 16,94 - 48,66 18,41 - 44,93 19,88 - 41,21 16,94 - 50,7 18,4 - 50,63 19,88 - 48,59
Max. overdruk bar 10 10 10
Nominaal motorvermogen kW 250 315 355
Drukdauwpunt °C -22 -28 -32 -18 -26 -31 -21 -26 -29
Afmetingen
B x D x H mm 		4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730
PersluchtaansluitingDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Geluidsniveau dB (A) 81 83 84
Gewicht kg 7.750 8.200 8.800

Pagina afdrukken
