Intelligente condensaatbehandeling – Veilig. Schoon. Modulair.

Bij de persluchtproductie ontstaan aanzienlijke hoeveelheden oliehoudend condensaat. Olie-waterafscheiders adsorberen de olie en zorgen daardoor voor afvoerwater dat kan worden geloosd.

Met de AQUAMAT i.CF geeft KAESER een nieuwe definitie aan condensaatbehandeling. Zo is de olie-waterafscheider die beschikbaar is voor compressoren met een debiet van 10,3 tot 92,6 m³/min nu voor het eerst uitgerust met de sturing AQUAMAT CONTROL. Deze zorgt voor de actieve processturing en maakt onderhoud planbaar en schoon.

Dankzij ergonomische patronen wordt het filtermateriaal vuilvrij en zonder direct contact met het condensaat vervangen – dit beschermt het milieu en het onderhoudspersoneel. Door het modulaire concept kan de capaciteit van de modellen achteraf worden aangepast.

Voor de behandeling van kleine hoeveelheden condensaat zijn de praktische modellen Aquamat CF 3 en 6 beschikbaar.

Uw voordelen

  • Veilig
    AQUAMAT CONTROL neemt de actieve procescontrole voor zijn rekening: Deze sturing maakt optimaal gebruik van het filtermateriaal, bepaalt de resterende capaciteit op basis van de belasting, maakt onderhoud planbaar, ontwatert met één druk op de knop en zorgt op deze wijze voor duurzame condensaatbehandeling – dit alles met netwerkfunctionaliteit en typegoedkeuring van het Institut für Bautechnik Berlin (DIBt).
  • Schoon
    De patroon kan de volledige hoeveelheid olie opnemen en beschikt over een ergonomische handgreep. Bovendien maken een bajonetsluiting op de verzamelbak en een druppel-stopventiel op de patroonbodem snel onderhoud mogelijk. Dit beschermt het servicepersoneel en het milieu tegen verontreinigingen. Bovendien blijft het gewicht van de ontwaterde patroon lager dan 25 kg.
  • Modulair
    Eén formaat patroon voor alle modellen. Praktische conversiekits voor latere aanpassing van de capaciteit.
Overzicht van de rendabiliteit van het systeem

Dankzij besparingen van ongeveer 90% ten opzichte van de gebruikelijke afvoerkosten voor condensaat betaalt de AQUAMAT zich in een mum van tijd terug. Tegelijkertijd levert hij een waardevolle bijdrage aan het langetermijnkostenplaatje van uw hele installatie – een aspect dat een centrale rol speelt in het levenscyclusbeheer van KAESER.



Productdetails

Functie – Actieve condensaatscheiding

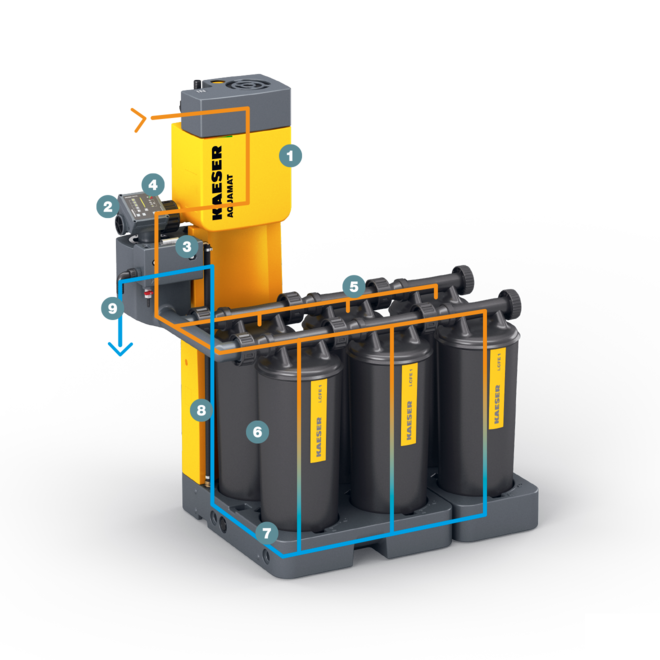

Condensaatbehandelingssysteem AQUAMAT – Constructie
  1. Drukontlastingskamer
  2. Zuigerventiel
  3. Meetkamer
  4. AQUAMAT CONTROL
  5. Verdeler (leidingen)
  1. Patronen
  2. Opvangbak voor afvoerwater
  3. Opvoerkanaal
  4. Uitlaat voor afvoerwater

Het oliehoudende condensaat in de drukontlastingskamer (1) van de AQUAMAT i.CF wordt daar naar atmosferische druk gebracht en stroomt via het zuigerventiel (2) in de meetkamer (3).

Daar bewaakt de sturing AQUAMAT CONTROL (4) continu het vulniveau. Als de maximumwaarde wordt bereikt, wordt de condensaattoevoer onderbroken door het zuigerventiel te sluiten (2). Zo ontstaat er een condensaatvolume dat onder druk kan worden gezet.

De sturing AQUAMAT CONTROL (4) pulst het ingesloten condensaat door middel van zachte drukstoten via de verdelers (5) door de patronen (6). Het actieve-koolfiltermateriaal van de patronen absorbeert de olie in het condensaat.

Het gereinigde afvoerwater stroomt aan de onderkant van de patroon in de opvangbak (7) en van daaruit via een opvoerkanaal (8) naar de uitlaat (9) van de olie-water-scheider.

Als AQUAMAT CONTROL het minimale vulniveau van de meetkamer registreert, wordt het pulsen gestopt, de zuigerklep geopend en de condensaattoevoer hersteld.

In geval van een storing (bijv. bij stroomuitval) blijft de AQUAMAT i.CF werken als conventionele zwaartekracht-afscheider.

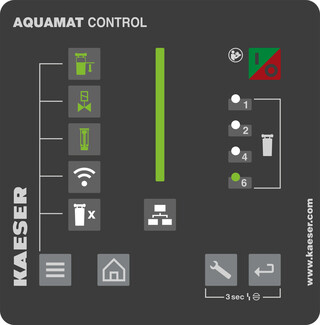

Veilig – AQUAMAT CONTROL

Het hart van de actieve afscheiding

AQUAMAT CONTROL is de sturing van de olie-water-scheider.

Permanente procescontrole

AQUAMAT CONTROL bewaakt het condensaatniveau en zorgt daardoor voor een gedefinieerde en probleemloze condensstroom. De sturing registreert procesparameters en meldt functiestoringen.

De resterende levensduur van de patronen

AQUAMAT CONTROL bepaalt op basis van de sensor- en procesgegevens afhankelijk van de belasting de resterende levensduur van de patronen. Dit maakt onderhoud eenvoudig te plannen.

Automatische ontwatering

AQUAMAT CONTROL ontwatert de patronen met een druk op een knop, waardoor het gewicht van elke patroon voor een schone en ergonomische vervanging onder 25 kg wordt gehouden – en bovendien worden er afvoerkosten bespaard.

Netwerkaansluiting

AQUAMAT CONTROL levert procesgegevens en berichten via Modbus TCP (Ethernet). Hierdoor is de procescontrole van sturingen van een hoger niveau mogelijk, zoals van de SIGMA AIR MANAGER 4.0.

Lokale Wi-Fi

AQUAMAT CONTROL biedt lokale Wi-Fi-toegang en biedt tevens servicepersoneel ook zonder netwerkverbinding toegang tot informatie over de configuratie van de installatie, procesgegevens en berichten op mobiele eindapparaten.

Schoon – overal

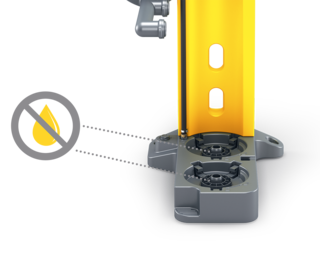

De meegeleverde blindpluggen bieden extra veiligheid.

Inclusief oliehoeveelheid

Dankzij de royale dimensionering en het geoptimaliseerde gebruik van het filtermateriaal wordt de volledige oliehoeveelheid in de patroon permanent gebonden. Contact met servicepersoneel en contaminatie van de omgeving worden betrouwbaar vermeden.

Ontwateren met een druk op de knop

Dankzij actieve afscheiding worden de patronen met zachte drukpulsen ontwaterd. Langdurig en met vuil gepaard gaand druppelen bij het vervangen van het filtermateriaal is niet meer nodig. Door de gecontroleerde ontwatering weegt een volledig verzadigde patroon minder dan 25 kg.

Het ventiel in de patroon voorkomt lekkage van vloeistoffen.

Bajonet en druppel-stopventiel

Het eenvoudig en schoon vervangen van de patroon is mogelijk dankzij de praktische bajonetvergrendeling. Het ventiel in de patroon voorkomt lekkage van vloeistoffen. De meegeleverde blindpluggen bieden extra veiligheid om het lekken van vloeistoffen te voorkomen.

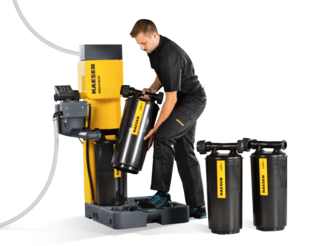

Ergonomische handgreep

De inlaatbuis van de patroon is ontworpen als een greepvaste en stevige handgreep. Het transport en de montage van de patroon geschiedt extreem ergonomisch. De patroon wordt met een draaiing van 45° uit de bajonetvergrendeling uit de ergonomische handgreep verwijderd. De patroon weegt maximaal 25 kg wanneer deze volledig verzadigd is.

Modulair – AQUAMAT i.CF eenvoudig uit te breiden
Praktische conversiekits voor latere aanpassing van de capaciteit.

Conventionele olie-water-scheiders zijn slechts voor één bepaalde hoeveelheid condensaat gemaakt. Als deze capaciteit bijv. door een toenemende persluchtbehoefte wordt overschreden, moet een extra apparaat worden geïnstalleerd. De AQUAMAT i.CF past zich dankzij zijn modulaire constructie echter eenvoudig aan en kan met ombouw-kits eenvoudig worden aangepast aan zowel grotere als kleinere persluchtbehoeften.

Duurzaam – sturing voor duurzame bescherming van het milieu
De sturing AQUAMAT CONTROL zorgt voor geavanceerde milieubescherming.

Een olie-waterafscheider waarvan de werking niet wordt bewaakt of die onadequaat wordt onderhouden, kan het milieu verontreinigen met oliehoudend condensaat en afvalwater.

De intelligente olie-waterafscheider AQUAMAT i.CF met AQUAMAT CONTROL biedt geavanceerde milieubescherming:

  • Het hygiënische patroonconcept met automatische ontwatering en druppel-stopventiel in de bodem sluit de volledige oliehoeveelheid betrouwbaar in.
  • Het actieve afscheidingsproces beschermt tegen opstuwing en zodoende tegen overlopend condensaat.
  • De sturing AQUAMAT CONTROL geeft de resterende capaciteit van de patronen permanent weer, zodat transparantie en voorspelbaarheid van onderhoud gegarandeerd zijn.
