Les blocs surpresseurs : série OMEGA


Des blocs robustes pour toutes les situations

Vous avez le choix. La série OMEGA avec ses rotor tri-lobes à faibles pulsations vous propose différents surpresseurs à pistons rotatifs pour des utilisations stationnaires ou mobiles. Les blocs sont fabriqués sur des centres d'usinage CNC modernes, climatisés, et ils font l'objet de tests minutieux en charge maximale.

  • Surpresseurs à pistons rotatifs pour des utilisations diverses, stationnaires ou mobiles, en surpression ou en dépression, pour le transport de l'air ou de l'azote (OMEGA P et PN)
  • Surpresseurs avec composants principaux en alliage nickel-chrome, pour la distillation sous vide et le recyclage des eaux de process (OMEGA B)
  • Surpresseurs pour la dépression avec refroidissement par les chambres de préadmission pour une puissance accrue, destinés principalement au fonctionnement alterné en surpression et en dépression sur les véhicules-silos et les véhicules-aspirateurs (OMEGA PV)
  • Pompes à vide à pistons rotatifs pour le vide moyen (OMEGA WVC), avec une pompe à pré-vide

Les avantages

  • Une durée de vie exceptionnelle :
    Les roulements à rouleaux cylindriques absorbent l'intégralité des forces exercées par le fluide sur les rotors. Les roulements du surpresseur peuvent avoir une durée de vie de 100 000 heures.
  • Rendement élevé :
    L'usinage extrêmement précis permet de minimiser le jeu entre le rotor et le carter, ce qui limite les pertes.
Nous optimisons vos coûts d'exploitation
Coûts sur toute la durée de vie

Notre approche globale pour optimiser vos coûts d'exploitation : un rendement énergétique maximal, une disponibilité optimale de l'air comprimé, des conseils personnalisés et un réseau mondial de SAV réactif.



Les détails du produit

Surpresseur à pistons rotatifs OMEGA P
Centrales à pistons rotatifs avec profil OMEGA

Domaine d’utilisation

Qu'ils fonctionnent en surpression ou en vide, nos surpresseurs à pistons rotatifs, stationnaires ou mobiles, se caractérisent par leur diversité d'utilisation. Par exemple :

  • dans le traitement des eaux (pour l'aération des bassins de décantation, etc.)
  • pour la production d'air de soufflage (séchage, refroidissement, séparation, etc.)
  • pour l'alimentation des brûleurs à fioul en air de combustion
  • pour le transport pneumatique des matériaux pulvérulents ou des granulats
Surpresseurs à pistons rotatifs pour le transport d'azote : type OMEGA PN
Surpresseur à pistons rotatifs OMEGA P

Domaine d'utilisation
Certaines matières en vrac doivent être transportées dans un système fermé, sous atmosphère azotée.
Cela impose de minimiser les fuites de tous les composants du système, y compris celles du surpresseur à pistons rotatifs.
Les surpresseurs de type PN spécialement conçus pour ces utilisations sont proposés avec trois types de joints tournants pour l'arbre d'entraînement, dont une garniture mécanique inusable (voir graphique).

Surpresseurs pour le vide avec refroidissement par les chambres de préadmission : type OMEGA PV
Surpresseur pour vide OMEGA PV - Véhicule aspirateur

Domaine d’utilisation

  • Utilisation pour vide primaire jusqu'à 100 mbar (abs) ou pression différentielle de 900 mbar
  • Capacité d'aspiration en vide jusqu'à 120 m³/min
Exemples d’utilisation :
  • Utilisation mobile dans les véhicules-aspirateurs et les véhicules-silos par exemple
Surpresseur pour vide OMEGA PV - Fonctionnement

Fonctionnement
Lorsque le vide (en jaune) est emprisonné entre le rotor et le carter, les rotors, en poursuivant leur rotation, font entrer de l'air atmosphérique (en bleu) dans le bloc surpresseur par les chambres de préadmission.
Les flux d'air sous vide et d'air atmosphérique se mélangent et la chaleur engendrée par la compression se répartit sur une masse d'air emprisonnée beaucoup plus importante.
Il est ainsi possible d'obtenir les mêmes températures de refoulement qu'avec les blocs surpresseurs normaux.

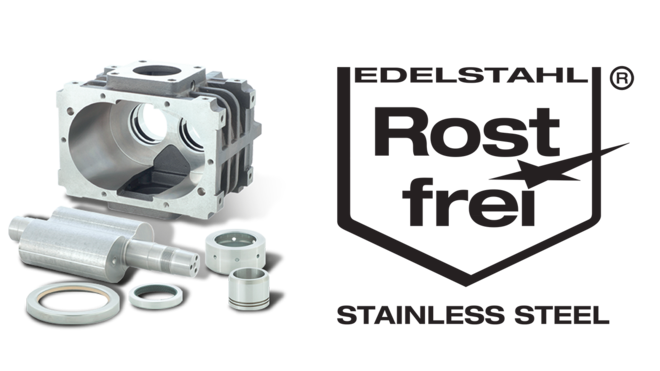

Surpresseurs de vapeur : type OMEGA B
Surpresseur de vapeur : modèle OMEGA B

Domaine d’utilisation

  • Surpresseurs spécialement conçus pour la compression de vapeur d'eau sous vide, avec refroidissement par injection d'eau

Équipement

  • Rotors et carter moulés en acier spécial ou en alliage au nickel-chrome
  • Plusieurs types de garnitures intérieures spéciales pour les joints tournants (anticorrosion, inusables)
  • Plusieurs types de garnitures spéciales pour l'arbre, en fonction des conditions ambiantes
  • Sens du flux vertical, de haut en bas (adaptable à différentes configurations de montage).
Pompe à vide à pistons rotatifs : type WVC
Pompe à vide à pistons rotatifs WVC

Domaine d’utilisation

  • Génération de vide moyen
  • Capacité d'aspiration nominale jusqu'à 6800 m³/h
  • Compression sans injection d'huile
  • Combinée à des pompes à pré-vide pour augmenter la capacité d'aspiration et le vide des groupes de pompage
Durée de pompage raccourcie grâce au convertisseur de fréquence
Le convertisseur de fréquence disponible en option permet de mettre simultanément en service la pompe à vide à pistons rotatifs et la pompe à pré-vide, à la pression atmosphérique.
Surpresseur à pistons rotatifs OMEGA P - Fonctionnement
Surpresseur à pistons rotatifs OMEGA P - Fonctionnement
  1. Aspiration
  2. Transport côté refoulement
  1. Stabilisation de la pression
  2. Poussée

La rotation des pistons emprisonne l’air entre le rotor et le carter côté aspiration. En poursuivant sa rotation, l'extrémité du rotor atteint une ouverture excentrique du carter. Cette chambre de préadmission sert à équilibrer progressivement la pression entre l’air aspiré captif et l’air qui afflue du côté refoulement. Dans les surpresseurs bi-lobes, l’air passe sans transition dans la chambre de refoulement. Par rapport à ces surpresseurs, les surpresseurs tri-lobes engendrent moins de pulsations du fait de l'équilibrage de la pression. L'air est finalement poussé dans la tuyauterie à contre-pression.
