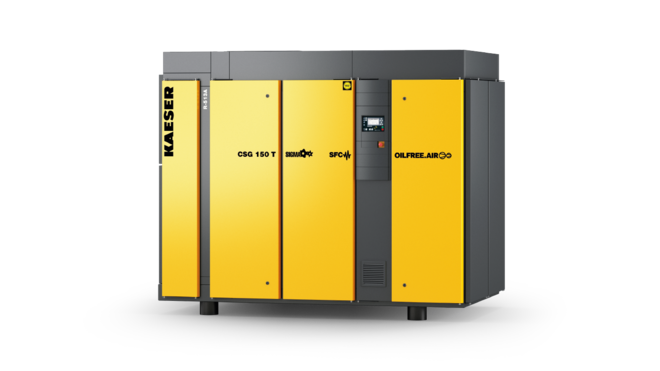

Compresseurs à vis sèches avec sécheur d'air comprimé intégré


i.HOC – une efficacité spectaculaire pour le séchage de l'air comprimé

Le sécheur rotatif breveté i.HOC Kaeser utilise 100 % de la chaleur dégagée par la compression. Grâce à cette régénération à plein débit, le compresseur assure en toute fiabilité des points de rosée bas à une température ambiante jusqu'à 45 °C, sans l'appoint d'un réchauffeur électrique ni refroidissement supplémentaire de l'air de régénération.

  • Intégré dans les centrales refroidies par air ou par eau
  • Puissance nominale des centrales de 37 kW à 200 kW
  • Débit des centrales de 3,3 m³/min à 30 m³/min
  • Commande interne de compresseur SIGMA CONTROL 2 (versions SFC)

Les avantages

  • Points de rosée sous pression négatifs à des températures
    élevées :
    Grâce à son potentiel de régénération exceptionnel, le sécheur i.HOC assure des points de rosée négatifs même lorsque la température du fluide de refroidissement est élevée.
  • Stabilité du point de rosée en cas de variations de débit :
    Même lorsque la charge du compresseur est faible, le point de rosée reste stable, sans compensateur de charge partielle.
  • Séchage efficace et récupération de calories :
    Le sécheur i.HOC utilise l'échangeur de chaleur du 2e étage, optimisé pour la récupération de calories, comme refroidisseur d'air de régénération.
Économiques du fait des coûts d'exploitation bas
Coûts sur toute la durée de vie

Des conseils avisés, un service de R&D pointu, des techniques de fabrication avancées et un réseau de SAV mondial efficace qui évite des arrêts machines.



Les détails des compresseurs à vis sèches avec sécheur rotatif intégré i.HOC ou sécheur frigorifique

Différents types de sécheurs

Sécheur frigorifique intégré

En termes d'efficacité énergétique et d'investissement, les sécheurs frigorifiques sont le premier choix pour assurer un point de rosée sous pression jusqu'à +3 °C sur les compresseurs à vis, y compris à vis sans huile. Les points de rosée sous pression inférieurs à +3 °C sont du domaine des sécheurs par adsorption.

Sécheur rotatif intégré i.HOC

Le sécheur rotatif i.HOC compact, intégré en option dans le compresseur à vis, réalise des points de rosée jusqu'à -30 °C de manière fiable et efficace. L'air comprimé chaud sortant du deuxième étage de compression est utilisé pour régénérer le dessicant.

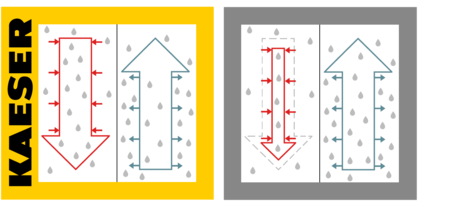

i.HOC avec régénération à plein débit
i.HOC avec régénération à débit intégral KAESER
□ Régénération à plein débit □ Régénération à débit partiel
↓Partie régénération : l'air chaud absorbe l'humidité contenue dans le dessicant
↑ Partie séchage : l'air froid cède l'humidité au dessicant.

Le sécheur i.HOC (Integrated Heat of Compression Dryer) utilise 100 % de la chaleur dégagée par le deuxième étage de compression (régénération à plein débit) pour sécher l'air comprimé. Les calories produites inévitablement par la compression sont disponibles pratiquement sans frais.

  • Pas de dépense énergétique supplémentaire pour le séchage
  • Potentiel de régénération supérieur à celui des sécheurs dont la régénération s'effectue avec un débit partiel
  • Efficacité totale à une faible charge du compresseur

Les avantages de la régénération à plein débit sont particulièrement manifestes lorsque le fluide de refroidissement monte en température. Les sécheurs rotatifs KAESER maîtrisent cette élévation de température sans nécessiter l'appoint d'un chauffage électrique pour l'air de régénération.

Sécheur frigorifique intégré

Le séchage économe en énergie

La construction intégrée et l'échangeur de chaleur en aluminium largement dimensionné limitent la perte de charge à moins de 0,1 bar. Le compresseur frigorifique scroll à économie d'énergie permet des économies supplémentaires pour le séchage de l'air comprimé.

Accessibilité parfaite

Tous les composants du sécheur frigorifique sont parfaitement accessibles par la porte de service frontale pour faciliter l'entretien et la maintenance du sécheur.

L'intérieur du sécheur rotatif intégré

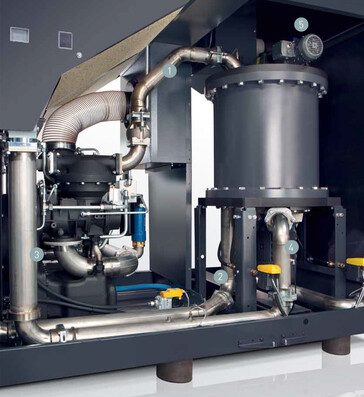

Schéma de montage du sécheur rotatif i.HOC
  1. Entrée air de régénération
  2. Sortie de l'air de régénération
  3. Séparation des condensats
  4. Entrée du ventilateur radial
  5. Sortie du sécheur i.HOC
Les détails du sécheur i.HOC

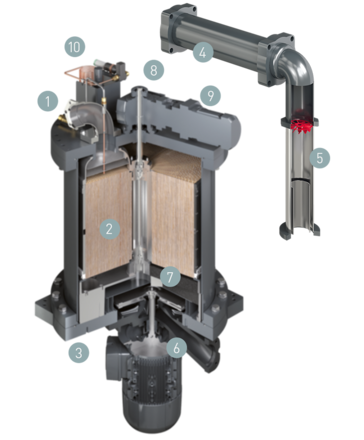

i.HOC - coupe transversale et composants
  1. Entrée de l'air de régénération
  2. Tambour (gel de silice)
  3. Sortie de l'air de régénération
  4. Échangeur de chaleur 2e étage
  5. Séparateur de condensats externe
  6. Ventilateur radial
  7. Séparateur de gouttelettes d'eau
  8. Sortie du sécheur rotatif
  9. Moteur du tambour
  10. Capteur de point de rosée (en option)
Caractéristiques techniques DSG-2 A

Version de base

ModèleDSG 140-2 A DSG 180-2 A DSG 220-2 A
Pression de service bar 8 10 4 6 8 10 4 6 8 10
Débit de la centrale à la pression de service m³/min 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
Pression maxi bar 8 10 4 6 8 10 4 6 8 10
Puissance nominale du moteur kW 90 110 132
Dimensions
l x P x H mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Raccord d'air compriméDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Niveau de pression acoustique dB(A) 77 78 78
Poids kg 3.400 3.550 3.650

ModèleDSG 260-2 A DSG 290-2 A
Pression de service bar 4 6 8 10 6 8 10
Débit de la centrale à la pression de service m³/min 28,61 26,1 26 22,9 28,55 28,5 26
Pression maxi bar 4 8 10 8 10
Puissance nominale du moteur kW 160 200
Dimensions
l x P x H mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Raccord d'air compriméDN80 PN16 DIN DN80 PN16 DIN
Niveau de pression acoustique dB(A) 79 81
Poids kg 3.800 4.000

Version SFC

ModèleDSG 180-2 SFC A DSG 220-2 SFC A DSG 260-2 SFC A
Pression de service bar 4 6 8 10 4 6 8 10 4 6 8 10
Débit de la centrale à la pression de service m³/min 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Pression maxi bar 6 10 8,5 10 7 10
Puissance nominale du moteur kW 110 132 160
Dimensions
l x P x H mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Raccord d'air compriméDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Niveau de pression acoustique dB(A) 79 79 80
Poids kg 4.150 4.250 4.400

ModèleDSG 290-2 SFC A
Pression de service bar 4 6 8 10
Débit de la centrale à la pression de service m³/min 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
Pression maxi bar 8,5 10
Puissance nominale du moteur kW 200
Dimensions
l x P x H mm 		3.435 x 1.750 x 2.385
Raccord d'air compriméDN80 PN16 DIN
Niveau de pression acoustique dB(A) 82
Poids kg 4.600

Version RD

ModèleDSG 140-2 i.HOC A DSG 180-2 i.HOC A DSG 220-2 i.HOC A
Pression de service bar 8 10 6 8 10 6 8 10
Débit de la centrale à la pression de service m³/min 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
Pression maxi bar 8 10 6 8 10 6 8 10
Puissance nominale du moteur kW 90 110 132
Point de rosée sous pression °C -34 -36 -26 -33 -36 -26 -33 -35
Dimensions
l x P x H mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Raccord d'air compriméDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Niveau de pression acoustique dB(A) 77 78 78
Poids kg 4.500 4.650 4.750

ModèleDSG 260-2 i.HOC A DSG 290-2 i.HOC A
Pression de service bar 6 8 10 6 8 10
Débit de la centrale à la pression de service m³/min 26,1 26 22,9 28,55 28,5 26
Pression maxi bar 8 10 8 10
Puissance nominale du moteur kW 160 200
Point de rosée sous pression °C -25 -32 -34 -24 -31 -33
Dimensions
l x P x H mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Raccord d'air compriméDN80 PN16 DIN DN80 PN16 DIN
Niveau de pression acoustique dB(A) 79 81
Poids kg 4.900 5.100

Version RD-SFC

ModèleDSG 180-2 i.HOC SFC A DSG 220-2 i.HOC SFC A DSG 260-2 i.HOC SFC A
Pression de service bar 6 8 10 6 8 10 6 8 10
Débit de la centrale à la pression de service m³/min 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Pression maxi bar 6 10 8,5 10 7 10
Puissance nominale du moteur kW 110 132 160
Point de rosée sous pression °C -26 -33 -36 -26 -32 -35 -25 -31 -34
Dimensions
l x P x H mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Raccord d'air compriméDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Niveau de pression acoustique dB(A) 79 79 80
Poids kg 5.250 5.350 5.500

ModèleDSG 290-2 i.HOC SFC A
Pression de service bar 6 8 10
Débit de la centrale à la pression de service m³/min 10,27 - 30,05 11,47 - 30 12,33 - 28
Pression maxi bar 8,5 10
Puissance nominale du moteur kW 200
Point de rosée sous pression °C -24 -30 -33
Dimensions
l x P x H mm 		4.270 x 1.750 x 2.385
Raccord d'air compriméDN80 PN16 DIN
Niveau de pression acoustique dB(A) 82
Poids kg 5.700

Caractéristiques techniques DSG-2 W

Version de base

ModèleDSG 140-2 W DSG 180-2 W DSG 220-2 W
Pression de service bar 8 10 4 6 8 10 4 6 8 10
Débit de la centrale à la pression de service m³/min 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
Pression maxi bar 8 10 4 6 8 10 4 6 8 10
Puissance nominale du moteur kW 90 110 132
Dimensions
l x P x H mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Raccord d'air compriméDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Niveau de pression acoustique dB(A) 69 70 71
Poids kg 3.100 3.250 3.350

ModèleDSG 260-2 W DSG 290-2 W
Pression de service bar 4 6 8 10 4 6 8 10
Débit de la centrale à la pression de service m³/min 28,61 26,1 26 22,9 28,6 28,55 28,5 26
Pression maxi bar 4 8 10 8 10
Puissance nominale du moteur kW 160 200
Dimensions
l x P x H mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Raccord d'air compriméDN80 PN16 DIN DN80 PN16 DIN
Niveau de pression acoustique dB(A) 74 75
Poids kg 3.500 3.700

Version SFC

ModèleDSG 180-2 SFC W DSG 220-2 SFC W DSG 260-2 SFC W
Pression de service bar 4 6 8 10 4 6 8 10 4 6 8 10
Débit de la centrale à la pression de service m³/min 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Pression maxi bar 6 10 8,5 10 7 10
Puissance nominale du moteur kW 110 132 160
Dimensions
l x P x H mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Raccord d'air compriméDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Niveau de pression acoustique dB(A) 71 72 75
Poids kg 3.850 3.950 4.100

ModèleDSG 290-2 SFC W
Pression de service bar 4 6 8 10
Débit de la centrale à la pression de service m³/min 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
Pression maxi bar 8,5 10
Puissance nominale du moteur kW 200
Dimensions
l x P x H mm 		3.435 x 1.750 x 2.060
Raccord d'air compriméDN80 PN16 DIN
Niveau de pression acoustique dB(A) 76
Poids kg 4.300

Version RD

ModèleDSG 140-2 i.HOC W DSG 180-2 i.HOC W DSG 220-2 i.HOC W
Pression de service bar 8 10 6 8 10 6 8 10
Débit de la centrale à la pression de service m³/min 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
Pression maxi bar 8 10 6 8 10 6 8 10
Puissance nominale du moteur kW 90 110 132
Point de rosée sous pression °C -32 -36 -24 -33 -36 -24 -33 -36
Dimensions
l x P x H mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Raccord d'air compriméDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Niveau de pression acoustique dB(A) 69 70 71
Poids kg 4.200 4.350 4.450

ModèleDSG 260-2 i.HOC W DSG 290-2 i.HOC W
Pression de service bar 6 8 10 6 8 10
Débit de la centrale à la pression de service m³/min 26,1 26 22,9 28,55 28,5 26
Pression maxi bar 8 10 8 10
Puissance nominale du moteur kW 160 200
Point de rosée sous pression °C -25 -33 -36 -24 -33 -36
Dimensions
l x P x H mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Raccord d'air compriméDN80 PN16 DIN DN80 PN16 DIN
Niveau de pression acoustique dB(A) 74 75
Poids kg 4.600 4.800

Version RD-SFC

ModèleDSG 180-2 i.HOC SFC W DSG 220-2 i.HOC SFC W DSG 260-2 i.HOC SFC W
Pression de service bar 6 8 10 6 8 10 6 8 10
Débit de la centrale à la pression de service m³/min 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Pression maxi bar 6 10 8,5 10 7 10
Puissance nominale du moteur kW 110 132 160
Point de rosée sous pression °C -24 -32 -36 -25 -33 -36 -25 -33 -36
Dimensions
l x P x H mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Raccord d'air compriméDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Niveau de pression acoustique dB(A) 71 72 75
Poids kg 4.950 5.050 5.200

ModèleDSG 290-2 i.HOC SFC W
Pression de service bar 6 8 10
Débit de la centrale à la pression de service m³/min 10,27 - 30,05 11,47 - 30 12,33 - 28
Pression maxi bar 8,5 10
Puissance nominale du moteur kW 200
Point de rosée sous pression °C -25 -33 -36
Dimensions
l x P x H mm 		4.270 x 1.750 x 2.060
Raccord d'air compriméDN80 PN16 DIN
Niveau de pression acoustique dB(A) 76
Poids kg 5.400
